Поворотное устройство для пер.сиденья VW T5 (handmade)

#1 Сообщение Rea » 11 июл 2015, 22:21

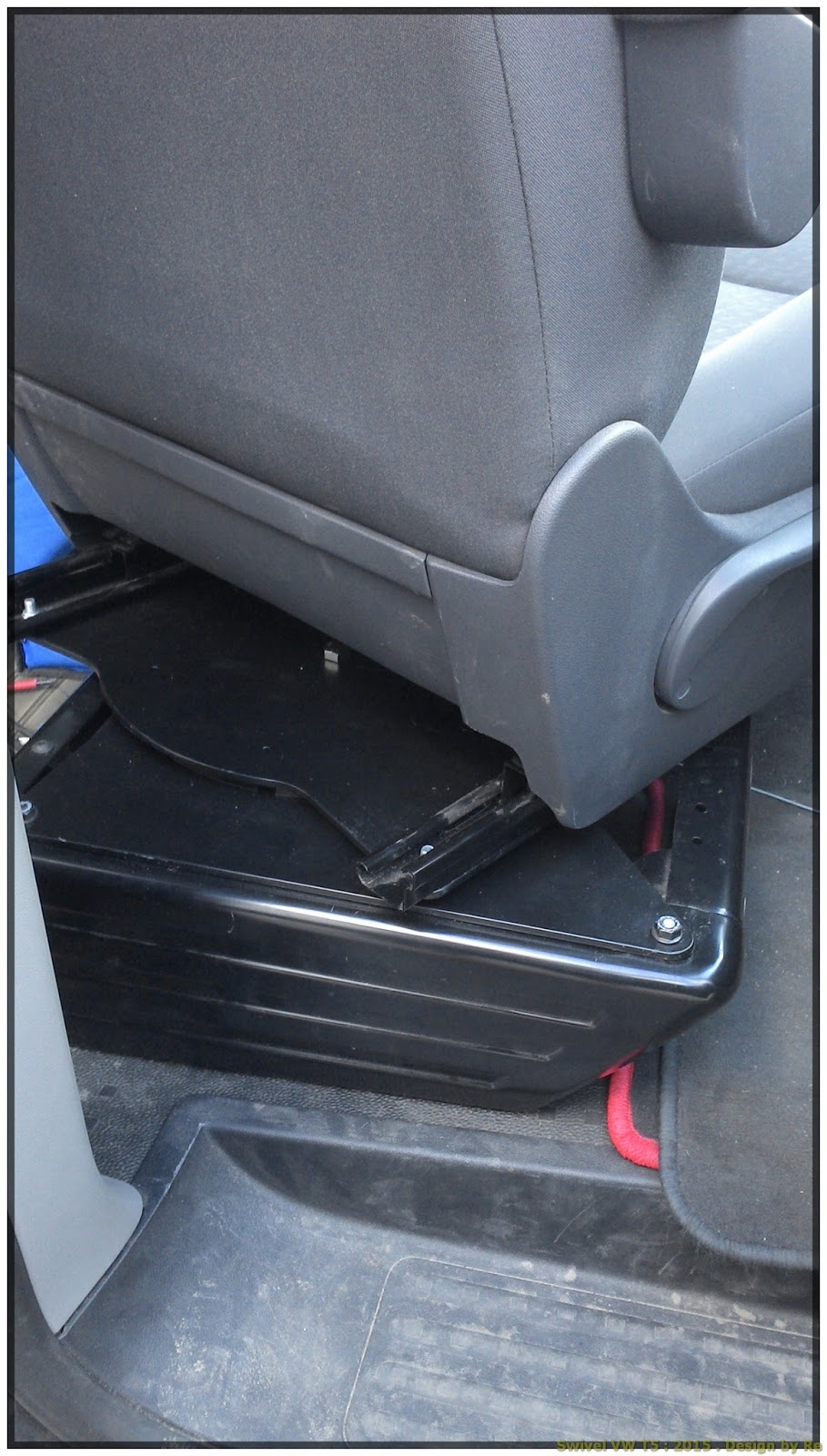

Забацал вот шелезяку.
Сегодня уже проверил на авто.
Проблемки небольшие есть, но в целом все удачно.



Реклама
Аватара пользователя
volkotrub
VW-Transporter.ru Club
Сообщения: 88
Зарегистрирован: 05 янв 2015, 20:46
Репутация: 1
Город: москва
Авто: т5 транспортер
Двигатель: 1.9 axc
Год выпуска: 2009
Благодарил (а): 1 раз
Поблагодарили: 1 раз

Re: Поворотное устройство для пер.сиденья VW T5 (handmade)

#2 Сообщение volkotrub » 06 авг 2015, 00:23

молодец сам реализовал идею, работа по вырезки металла?
Насколько см сидение становится выше подиума ?
Планируешь продавать жаждущим ?

Аватара пользователя
Rea
VW-Transporter.ru Club
Сообщения: 12
Зарегистрирован: 22 июн 2015, 16:33
Репутация: 5
Город: NX
Авто: Car
Поблагодарили: 3 раза

Re: Поворотное устройство для пер.сиденья VW T5 (handmade)

#3 Сообщение Rea » 06 авг 2015, 09:37

volkotrub писал(а):молодец сам реализовал идею, работа по вырезки металла?
Насколько см сидение становится выше подиума ?
Планируешь продавать жаждущим ?


Основная работа была спроектировать.
Вырезали на лазере - выслал чертежи, вырезали, забрал.
После нарезал нужные резьбы и отдал в порошковую покраску.
Ну и собрал, потестил две недели в реальных условиях перемещения по кемпингам .

PS :82: За все время так и не возникла необходимость повернуть сиденье, вставали все время с палаткой, кофе пили комфортно вне машины...
Но, по крайней мере , я убедился, что:
конструкция не грохочет, не стучит,
держит нагрузку (несколько дней в кресле пассажира ездил очень большой по размеру человек)

Выше становится на 20 мм.. Вообще незаметно.

Аватара пользователя
Uri
VW-Transporter.ru Club
Сообщения: 302
Зарегистрирован: 28 дек 2013, 19:55
Репутация: 0
Город: Рязань
Авто: Мультивен
Двигатель: CFCA 4Motion DGS
Год выпуска: 2013
Благодарил (а): 1 раз
Поблагодарили: 2 раза

Re: Поворотное устройство для пер.сиденья VW T5 (handmade)

#4 Сообщение Uri » 06 авг 2015, 17:56

А жаждующим планируешь производить ? В какие денежки встал сей девайс ?

Аватара пользователя
Rea
VW-Transporter.ru Club
Сообщения: 12
Зарегистрирован: 22 июн 2015, 16:33
Репутация: 5
Город: NX
Авто: Car
Поблагодарили: 3 раза

Re: Поворотное устройство для пер.сиденья VW T5 (handmade)

#5 Сообщение Rea » 07 авг 2015, 10:23

Uri писал(а):А жаждующим планируешь производить ? В какие денежки встал сей девайс ?


Себестоимость вышла около 6 тыс.руб..
Наверное можно было бы выпустить ограниченную партию девайсов, так сказать Limited Club Edition.
Набрать портфель заказов :7: , получить предоплату :80: , обложиться бумагами о том, что производитель не несет никакой ответственности за возможное применение данного девайса... :85:
:78:

Аватара пользователя
romanonline
VW-Transporter.ru Club
Сообщения: 598
Возраст: 40
Зарегистрирован: 18 окт 2012, 16:18
Репутация: 40
Город: Москва
Авто: Multivan
Двигатель: BKK
Год выпуска: 2009
Откуда: Два4Два4Три49909
Благодарил (а): 17 раз
Поблагодарили: 30 раз

Re: Поворотное устройство для пер.сиденья VW T5 (handmade)

#6 Сообщение romanonline » 07 авг 2015, 18:49

Модель требует доработки (на соавторство не претендую).
Промышленный лазер у соседей есть.
не включаешь поворотник при манёврах, горят задние туманки не по делу: ездюк же ты

Аватара пользователя
Rea
VW-Transporter.ru Club
Сообщения: 12
Зарегистрирован: 22 июн 2015, 16:33
Репутация: 5
Город: NX
Авто: Car
Поблагодарили: 3 раза

Re: Поворотное устройство для пер.сиденья VW T5 (handmade)

#7 Сообщение Rea » 07 авг 2015, 21:26

romanonline писал(а):Модель требует доработки (на соавторство не претендую).
Промышленный лазер у соседей есть.

Это утверждение или вопрос ?
Модель уже доработана, просто на фотках нет, забыл сфотать перед окончательной сборкой, торопился....

В близком соседстве тоже лазер обнаружился...

Аватара пользователя
romanonline
VW-Transporter.ru Club
Сообщения: 598
Возраст: 40
Зарегистрирован: 18 окт 2012, 16:18
Репутация: 40
Город: Москва
Авто: Multivan
Двигатель: BKK
Год выпуска: 2009
Откуда: Два4Два4Три49909
Благодарил (а): 17 раз
Поблагодарили: 30 раз

Re: Поворотное устройство для пер.сиденья VW T5 (handmade)

#8 Сообщение romanonline » 07 авг 2015, 21:40

Это утверждение. Болт центральный нагрузку 900 кг/с выдержит?
И как провода подогрева и подушек подключать?, наращивать?
не включаешь поворотник при манёврах, горят задние туманки не по делу: ездюк же ты

Аватара пользователя
Rea
VW-Transporter.ru Club
Сообщения: 12
Зарегистрирован: 22 июн 2015, 16:33
Репутация: 5
Город: NX
Авто: Car
Поблагодарили: 3 раза

Re: Поворотное устройство для пер.сиденья VW T5 (handmade)

#9 Сообщение Rea » 07 авг 2015, 22:47

romanonline писал(а):Это утверждение. Болт центральный нагрузку 900 кг/с выдержит?
И как провода подогрева и подушек подключать?, наращивать?

Болт я поставил немецкий из нержавеющей стали 12 мм. (можно и больше ставить) , маркировка на головке болта А2-70.
Предел текучести для нержавеющих болтов составляет около 250 Н/мм2 для A2-70.
Для болта M12 из нержавеющей стали A2-70 расчетная рабочая нагрузка не должна превышать половину значения предела текучести и составит 250 x 89,87 / 20 = приблизительно 1,12 тонны.

У меня на Каравелле нет подогрева.

Аватара пользователя
romanonline
VW-Transporter.ru Club
Сообщения: 598
Возраст: 40
Зарегистрирован: 18 окт 2012, 16:18
Репутация: 40
Город: Москва
Авто: Multivan
Двигатель: BKK
Год выпуска: 2009
Откуда: Два4Два4Три49909
Благодарил (а): 17 раз
Поблагодарили: 30 раз

Re: Поворотное устройство для пер.сиденья VW T5 (handmade)

#10 Сообщение romanonline » 07 авг 2015, 23:00

С подогревом ясно, а подушек в сиденьях тоже нет ?

По болту наверно я не совсем точно выразился (т.к. скорее сорвет гайку с резьбы, чем болт "потечёт"), имел в виду вопрос прочности единственной точки крепления сиденья к подиуму в случае "чЕго"
не включаешь поворотник при манёврах, горят задние туманки не по делу: ездюк же ты

Аватара пользователя
Rea
VW-Transporter.ru Club
Сообщения: 12
Зарегистрирован: 22 июн 2015, 16:33
Репутация: 5
Город: NX
Авто: Car
Поблагодарили: 3 раза

Re: Поворотное устройство для пер.сиденья VW T5 (handmade)

#11 Сообщение Rea » 07 авг 2015, 23:16

romanonline писал(а):С подогревом ясно, а подушек в сиденьях тоже нет ?

По болту наверно я не совсем точно выразился (т.к. скорее сорвет гайку с резьбы, чем болт "потечёт"), имел в виду вопрос прочности единственной точки крепления сиденья к подиуму в случае "чЕго"

В случае чего человека в сиденье (вместе с этим самым сиденьем) будет удерживать ремень, а не сиденье.
Если посмотреть на многие импортные (и сертифицированные) аналоги, то такое решение встречается довольно часто.

У меня проводов в пассажирском сиденье никаких.

Аватара пользователя
romanonline
VW-Transporter.ru Club
Сообщения: 598
Возраст: 40
Зарегистрирован: 18 окт 2012, 16:18
Репутация: 40
Город: Москва
Авто: Multivan
Двигатель: BKK
Год выпуска: 2009
Откуда: Два4Два4Три49909
Благодарил (а): 17 раз
Поблагодарили: 30 раз

Re: Поворотное устройство для пер.сиденья VW T5 (handmade)

#12 Сообщение romanonline » 07 авг 2015, 23:25

Rea писал(а):В случае чего человека в сиденье (вместе с этим самым сиденьем) будет удерживать ремень, а не сиденье.

Вот только замок ремня крепится как раз к сиденью.
не включаешь поворотник при манёврах, горят задние туманки не по делу: ездюк же ты

Аватара пользователя
Rea
VW-Transporter.ru Club
Сообщения: 12
Зарегистрирован: 22 июн 2015, 16:33
Репутация: 5
Город: NX
Авто: Car
Поблагодарили: 3 раза

Re: Поворотное устройство для пер.сиденья VW T5 (handmade)

#13 Сообщение Rea » 07 авг 2015, 23:49

romanonline писал(а):
Rea писал(а):В случае чего человека в сиденье (вместе с этим самым сиденьем) будет удерживать ремень, а не сиденье.

Вот только замок ремня крепится как раз к сиденью.


:27:
:19:
:20:

Аватара пользователя
morzze
VW-Transporter.ru Club
Сообщения: 682
Зарегистрирован: 30 ноя 2013, 00:42
Репутация: 7
Город: Москва
Авто: T5 GP
Двигатель: CAAC
Год выпуска: 2010
Благодарил (а): 5 раз
Поблагодарили: 16 раз

Re: Поворотное устройство для пер.сиденья VW T5 (handmade)

#14 Сообщение morzze » 11 авг 2015, 20:37

как я понял никаких роликов и втулок между опорой и поворотной пластиной нет!..как долго он на шайбах просуществует?
фиксация реализована аж в 12 разных вариациях, что огромный плюс..но на мой взгляд лишнее в таком колличестве, так как на кресло можно сидеть только вперед и назад в остальных положениях ноги девать не куда и потом подиум позволяет повернуть сиденье только на 180 градусов и только в одну сторону так что фиксация с таким шагом лишнее..
Рома указал также на болт центральный/опорный и не возможность протащить провода.. для вас это не важно, а для потока обязательно..

Аватара пользователя
romanonline
VW-Transporter.ru Club
Сообщения: 598
Возраст: 40
Зарегистрирован: 18 окт 2012, 16:18
Репутация: 40
Город: Москва
Авто: Multivan
Двигатель: BKK
Год выпуска: 2009
Откуда: Два4Два4Три49909
Благодарил (а): 17 раз
Поблагодарили: 30 раз

Re: Поворотное устройство для пер.сиденья VW T5 (handmade)

#15 Сообщение romanonline » 12 авг 2015, 09:50

Rea писал(а):
romanonline писал(а):
Rea писал(а)::19:

Завтра выложу фото универсальной поворотки, для ознакомления.
не включаешь поворотник при манёврах, горят задние туманки не по делу: ездюк же ты

Аватара пользователя
Uri
VW-Transporter.ru Club
Сообщения: 302
Зарегистрирован: 28 дек 2013, 19:55
Репутация: 0
Город: Рязань
Авто: Мультивен
Двигатель: CFCA 4Motion DGS
Год выпуска: 2013
Благодарил (а): 1 раз
Поблагодарили: 2 раза

Re: Поворотное устройство для пер.сиденья VW T5 (handmade)

#16 Сообщение Uri » 12 авг 2015, 18:10

romanonline писал(а):
Rea писал(а):
romanonline писал(а):
Rea писал(а)::19:

Завтра выложу фото универсальной поворотки, для ознакомления.

Ждемс !
Оригинальная вещица ?

Аватара пользователя
Rea
VW-Transporter.ru Club
Сообщения: 12
Зарегистрирован: 22 июн 2015, 16:33
Репутация: 5
Город: NX
Авто: Car
Поблагодарили: 3 раза

Re: Поворотное устройство для пер.сиденья VW T5 (handmade)

#17 Сообщение Rea » 12 авг 2015, 23:02

morzze писал(а):как я понял никаких роликов и втулок между опорой и поворотной пластиной нет!..как долго он на шайбах просуществует?
фиксация реализована аж в 12 разных вариациях, что огромный плюс..но на мой взгляд лишнее в таком колличестве, так как на кресло можно сидеть только вперед и назад в остальных положениях ноги девать не куда и потом подиум позволяет повернуть сиденье только на 180 градусов и только в одну сторону так что фиксация с таким шагом лишнее..
Рома указал также на болт центральный/опорный и не возможность протащить провода.. для вас это не важно, а для потока обязательно..

Роликов действительно нет.
Когда я собрал в таком виде, как на картинках, то сразу вылез косяк - сиденье немного, но постукивало.
Тогда пришлось искать выход. Он был найден в виде, не надо смеяться, креплений для глушителя , по-моему , Газели в автомагазине. Они представляют собой прямоугольники резинотекстильные толщиной 11 мм.
Прикольно , но уложив их в шесть ячеек и смазав слегка графитной смазкой, я получил то , что надо. И не стучит ничего, и поворачивается мягко с приятным натягом.

Про протяжку проводов нет никаких проблем, просто изменить центральный болт на центральную втулку резьбовую.
Вообще я за основу брал асимметричную конструкцию от итальянской Scopema:
! Ссылки могут видеть только зарегистрированные пользователи

У них оригинальное центральное крепление, думаю резьбовой легче заменить.

Про количество фиксаций: я торопился перед отпуском и мне было проще сделать круговой массив фиксирующих элементов. Вообще согласен, для T5 нужно только два положения.
У вас нет необходимых прав для просмотра вложений в этом сообщении.

Аватара пользователя
StTihon
VW-Transporter.ru Club
Сообщения: 5
Зарегистрирован: 13 фев 2016, 16:48
Репутация: 0
Город: Moscow
Авто: t5

Re: Поворотное устройство для пер.сиденья VW T5 (handmade)

#18 Сообщение StTihon » 04 май 2016, 11:23

История с поворотным креплением получила продолжение? Производство не наладили? :)
Очень интересует поворотное крепление для пассажира в т5

Аватара пользователя
Rea
VW-Transporter.ru Club
Сообщения: 12
Зарегистрирован: 22 июн 2015, 16:33
Репутация: 5
Город: NX
Авто: Car
Поблагодарили: 3 раза

Re: Поворотное устройство для пер.сиденья VW T5 (handmade)

#19 Сообщение Rea » 05 май 2016, 10:56

StTihon писал(а):История с поворотным креплением получила продолжение? Производство не наладили? :)
Очень интересует поворотное крепление для пассажира в т5


Уже приходилось на подобные вопросы отвечать ранее:

После последних изменений (перед поездкой) сиденье встало как надо, не дребезжит.
Поворачивается прекрасно, без проблем.
Это про технику.
Теперь про необходимость : за все 10 дней путешествия ни разу не возникла потребность повернуть его.
Надо ли оно в Каравелле ? Не знаю.

Себестоимость около 6 тыс. вышла.

Производство не наладил, не собирался. Спроса нет.

PS сейчас как раз собираюсь начать опять готовиться к очередному путешествию, буду модернизировать мебель .
Заодно и поворотник может переделаю . Ну или не буду.... Это уж как руки дойдут.

Аватара пользователя
StTihon
VW-Transporter.ru Club
Сообщения: 5
Зарегистрирован: 13 фев 2016, 16:48
Репутация: 0
Город: Moscow
Авто: t5

Re: Поворотное устройство для пер.сиденья VW T5 (handmade)

#20 Сообщение StTihon » 05 май 2016, 13:30

а остались чертежи? я правильно понял,что механизм делался изначально из простого железа?

Аватара пользователя
StTihon
VW-Transporter.ru Club
Сообщения: 5
Зарегистрирован: 13 фев 2016, 16:48
Репутация: 0
Город: Moscow
Авто: t5

Re: Поворотное устройство для пер.сиденья VW T5 (handmade)

#21 Сообщение StTihon » 06 май 2016, 00:36

Если вдруг дойдут руки сделать новый, то старый готов забрать за какиенибудь деньги.. ;)



  • Реклама

Вернуться в «Кузов»



Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 1 гость
