Расширяемый салон Каравеллы: Slide-Out , выдвижной модуль для T5

#1 Сообщение Rea » 04 авг 2015, 22:51

Сделал для путешествий.
Спальный модуль SlideOut, выдвигается при открытой задней двери в VW T5 (тоже самое и для Т6), в выдвинутом состоянии позволяет комфортно спать двоим взрослым.

Сидения 3-го ряда снимаются, двойное сиденье второго ряда остается на своем месте ( одиночное со второго ряда в данной версии убираю) при этом .


Под выдвижным модулем есть большой выдвижной ящик ( 1 метр глубина) .


Конструкция в выдвинутом состоянии не требует доп.опоры на землю, вес взрослого человека выдерживает спокойно (даже если сидеть на самом краю).

Расчетное : вес выдвижной части около 53 кг., вся конструкция 102 кг. .

Материалы:
Основные несущие детали - фанера ФК толщина 18 мм . Еще есть детали из фанеры 9 мм.
Фанерные детали вырезали на лазерном CNC станке , шип в паз встает идеально.



Внешние (облицовка) детали - композитная (алюминий-пластик-алюминий) панель 3 мм., вырезали на фрезере CNC.


Для хранения конструкция легко и быстро разбирается даже одним человеком (но лучше с помощником) на плоские панели + два боковых модуля (профилированные стенки) , причем опорная панель может оставаться в салоне (установке сидений она не мешает) .

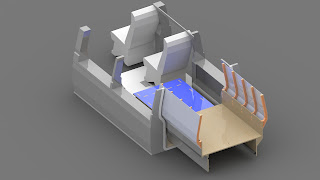

Вот процесс поэтапной сборки (каркас без облицовочных панелей):



Принципиально может быть очень просто адаптирован под любой вэн с похожей компоновкой. Даже не так важен плоский пол, можно и для авто с порогом сделать.
Данная конструкция навеяна версиями от doubleback и Bettmobil

PS: Да, кемпер с Трумой, полноценным спальным местом, туалетом, душем лучше.
Сам хотел бы новый Крафтер взять и сделать в нем в е правильно. Сейчас на Camper salon в Дюссельдорфе Фольксваген показал свой 2017 VW California XXL , очень хорош. Особенно душевой модуль удался. Но такой автомобиль смотрится на наших улицах просто монстром (в западных кемпингах он не будет даже самым средним), его надо прятать между отпусками в недрах частного дома.
Но пока есть в распоряжении Каравелла, то приспосабливаю пока её. Процесс проектирования прикольный, иногда приятный . Процесс сборки тоже иногда приятный, но гораздо чаще потный и трудовой. Но нравится делать что-то руками и головой. Без этого не могу.

Выводы:
Пока мнение такое : в целом очень положительно, надежно и удобно.
Вторая половина путешествия в 2017 по Норвегии пришлась на суровые дожди, приходилось спать в машине. Приспособились, теперь даже быстрее и удобнее получается, маркиза тоже очень спасает. Немного подумать над мелочами (типа быстро устанавливаемых занавесок на лобовое и боковые стекла, москитные сетки с защитой от дождя и т.д.) и вообще все будет быстро и удобно.
К тому же в Норвегии подобрал брошенные кем-то замечательные башмаки для выравнивания авто, с ними уже проще (спать внутри машины, которая немного наклонена, немного прикольно, скатываешься к утру в ту самую сторону...).

Недостатки (не все успел сделать до отъезда) :
-надо дорабатывать уплотнения по периметру модуля, при выдвинутом модуле сверху остается щель порядка 2 см., а по верхним углам около 1 см.. При тестовой эксплуатации щель сверху прикрывали толстым куском шумоизоляции (акустический серый поролон) . В Норвегии мало комаров, поэтому даже с неприкрытой щелью комары внутрь не лезли. Но закрыть надо, и решение есть.

-странно звучит, но модуль оказался слишком длинным. В выдвинутом состоянии длина спального места получается 250 см., а если учесть, что до сидений второго ряда еще есть 10-15 см., то совсем много. Надо будет укоротить модуль до 190 см., тогда за вторым рядом можно уместить холодильник вполне нормального размера. Плюс станут короче несущие релинги, а они при задвинутом модуле выступают по второго ряда сидений. Заодно и вес уменьшится, хотя это и не принципиально.

- задняя дверь, её надо делать легче и проще. Сейчас задняя дверь - это два слоя из композитной панели + внутри основа из 9 мм. фанеры + хорошее настоящее стекло от УАЗика. Совершенно спокойно можно облегчить.
Дверь сделал открывающейся, с замками от 2109, с уплотнителями ко периметру и двумя газовыми упорами на открывание. На деле эту дверь ни разу не потребовалось открыть при эксплуатации, зато при пересечении границы пришлось открывать для пограничников.

- у меня нижняя опорная панель (на которой вся конструкция возведена) притянута только в передней трети, в задняя часть просто лежит на полу.
Но покрытие пола в пассажирской Каравелле тоже имеет свою толщину и , самое главное, умеет проминаться. И когда модуль выдвинут, опорная панель давит на покрытие пола, сжимает его , за счет этого весь модуль немного наклоняется вниз. На эсплуатации это никак не сказывается, но снаружи видно, что модуль отклонен немного вниз:


Чисто для хорошего внешнего восприятия лучше притянуть нижнюю панель в отверстия для стандартных грузовых петель с проставками.


Наш формат путешествий - один раз (максимум два) в год на месяц. Остальное время машина для "отвезти сына в школу" .
Сначала в Норвегию с обычной палаткой катались, потом сменил на палатку с надувным каркасом (Kelty AirPitch Sonic 6 Tent) , теперь на палатку Туле которая пристегивается к своей маркизе. Плюсы и минусы есть у всех. Когда Тулевская палатка пристегнута к маркиза - все, капец, даже за пивом не сгоняешь. Только на велосипеде.
А надувная скоростью хороша. Но она однослойная, хоть и не промокает, но после дождя не будешь складывать ее мокрой... Значит ждать. И еще, если забудешь в ней все вентотверстия открыть - утром конденсат.
При хорошей погоде спим в кемпингах в палатке. В машине спим только на пути в Скандинавию и там, где с кемпингами не очень (как ни странно, но мы и такие отыскивали места). Мы не сдуваем самонадувающиеся коврики, не скручиваем. Так и лежит там сзади все, что для постели (коврики, спальники, подушки) .
Нам нет необходимости (до недавнего времени не надо было, теперь думаем) иметь все именно в машине, кухни всегда в кемпинге есть, туалеты в кемпингах и на заправках. От машины мне нужно только удобные места для поспать для двоих плюс сын. А самое важное возможность быстро разложить спальные места и , еще важнее, быстро сложить утром. А то наш опыт показывает, что как бы ни старались, не получается выехать из кемпинга раньше 10-11 часов. А иногда надо.
А в этом году путешествовали с друзьями, они на кемпере, мы на своей. Они утром проснулись, уже кофе попили, спрашивают: - ну что, едем ? А нам еще палатку скрутить, маркизу сложить, вещи сзади уложить так, чтобы на следующем кемпинге вечером быстро разложить.... Не тот ритм получается, кемпер не зря придумали...

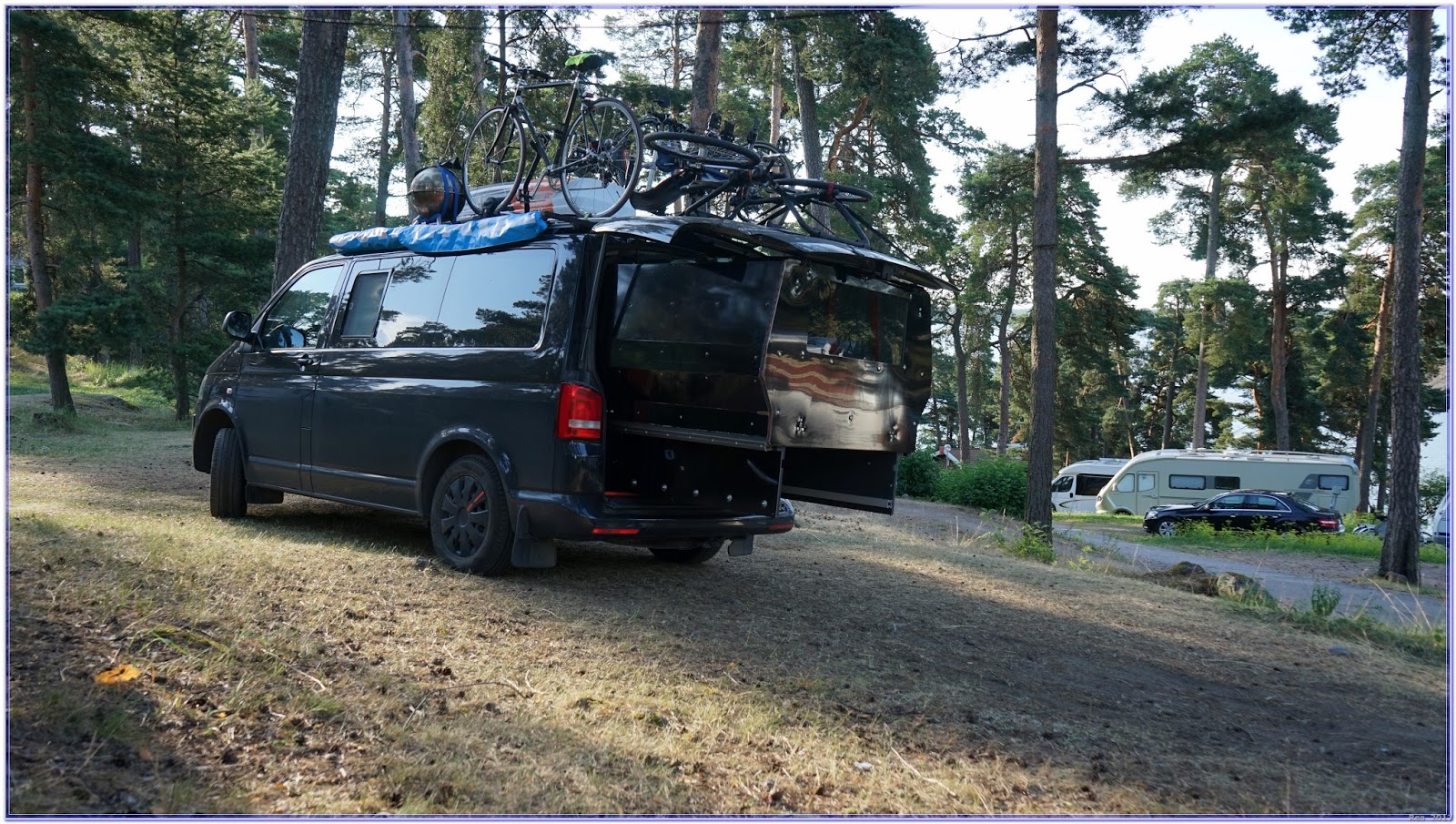

Вот примерно так выглядело все в реале:
ИзображениеИзображение ИзображениеИзображение

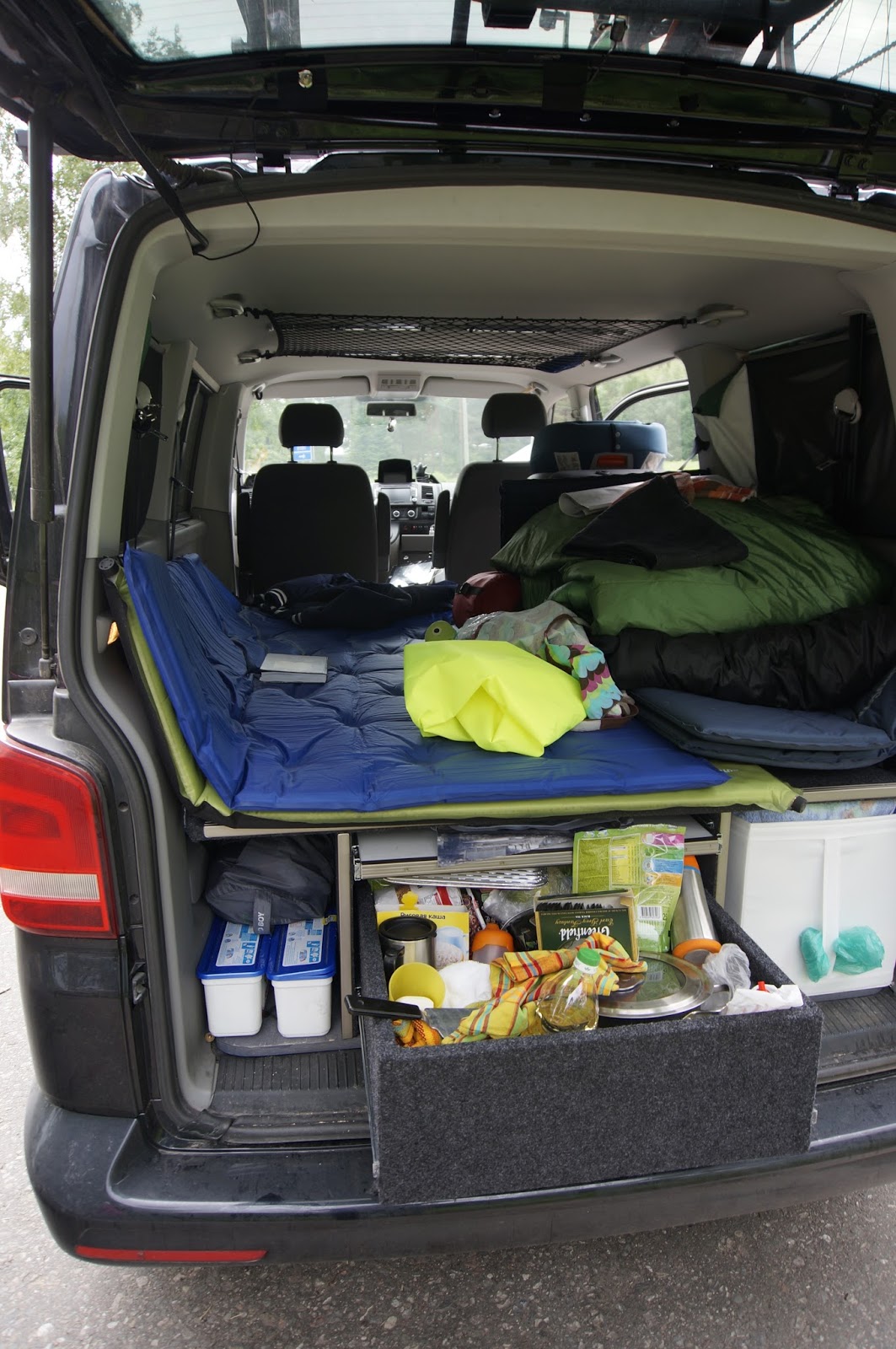

Ранее были такие версии
(вторая и третья версии) :
! Ссылки могут видеть только зарегистрированные пользователи
PS а здесь еще и поворотное устройство для пассажирского сиденья

1758 06 июл 2017, 23:00
Последний раз редактировалось Rea 01 сен 2017, 21:20, всего редактировалось 22 раза.

Реклама
Аватара пользователя
Rea
VW-Transporter.ru Club
Сообщения: 47
Зарегистрирован: 22 июн 2015, 16:33
Репутация: 28
Город: не Москва
Авто: Car
Поблагодарили: 12 раз

Re: До кемпера далеко, но все же: Slide-Out , выдвижной модуль для T5

#2 Сообщение Rea » 15 авг 2015, 19:13

Составные части :
неактуально, удалил
Последний раз редактировалось Rea 13 июн 2017, 22:44, всего редактировалось 1 раз.

Аватара пользователя
7iang
VW-Transporter.ru Club
Сообщения: 6
Зарегистрирован: 18 ноя 2013, 10:38
Репутация: 0
Город: kirov
Авто: VOLKSWAGEN CARAVELLE T5
Двигатель: TD 1968 см3
Год выпуска: 2011
Благодарил (а): 1 раз

Re: До кемпера далеко, но все же: "мебель" в T5

#3 Сообщение 7iang » 18 окт 2015, 17:47

чертежы бы с размерами :90:

Аватара пользователя
Rea
VW-Transporter.ru Club
Сообщения: 47
Зарегистрирован: 22 июн 2015, 16:33
Репутация: 28
Город: не Москва
Авто: Car
Поблагодарили: 12 раз

Re: До кемпера далеко, но все же: Slide-Out , выдвижной модуль для T5

#4 Сообщение Rea » 27 дек 2015, 23:30

7iang писал(а):чертежы бы с размерами :90:


Пожалуйста, :
неактуально, удалил
Последний раз редактировалось Rea 13 июн 2017, 22:44, всего редактировалось 1 раз.

Аватара пользователя
Rea
VW-Transporter.ru Club
Сообщения: 47
Зарегистрирован: 22 июн 2015, 16:33
Репутация: 28
Город: не Москва
Авто: Car
Поблагодарили: 12 раз

Re: Для путешествий. Расширяю салон Каравеллы: Slide-Out , выдвижной модуль для T5

#5 Сообщение Rea » 09 апр 2017, 12:34

Кстати, могу отдать за символическую цену (1 тыс.руб) всю конструкцию, которая сейчас стоит у меня в Каравелле (кроме направляющих выдвижных для ящиков):

Конструкция из 18мм фанеры, очень стабильная , прочная и устойчивая. При снятом двойном диване второго ряда образуется ровное плоское место для двоих взрослых (в нашем случае еще и 10-ти летний паренек спал справа) .
Сзади (на фото видно) выдвижной ящик и выдвижной стол.

Самовывоз
неактуально, удалил
Конструкция уже третьей версии, уменьшенной высоты.
Становится ненужной по причине начала изготовления кострукции с выдвижным спальником
Последний раз редактировалось Rea 26 авг 2017, 20:33, всего редактировалось 3 раза.

Аватара пользователя
Rea
VW-Transporter.ru Club
Сообщения: 47
Зарегистрирован: 22 июн 2015, 16:33
Репутация: 28
Город: не Москва
Авто: Car
Поблагодарили: 12 раз

Re: До кемпера далеко, но все же: "мебель" в T5

#6 Сообщение Rea » 19 апр 2017, 22:22

Все еще отдаю "мебель" из Каравеллы ( см. пост выше ) :87:

Аватара пользователя
Ури
VW-Transporter.ru Club
Сообщения: 85
Зарегистрирован: 19 фев 2017, 19:45
Репутация: 31
Город: Москва
Авто: Т5GP CARAVELLE
Двигатель: СААС
Год выпуска: 2013
Благодарил (а): 9 раз
Поблагодарили: 6 раз

Re: До кемпера далеко, но все же: "мебель" в T5

#7 Сообщение Ури » 20 апр 2017, 10:05


Аватара пользователя
Rea
VW-Transporter.ru Club
Сообщения: 47
Зарегистрирован: 22 июн 2015, 16:33
Репутация: 28
Город: не Москва
Авто: Car
Поблагодарили: 12 раз

Re: До кемпера далеко, но все же: Slide-Out , выдвижной модуль для T5

#8 Сообщение Rea » 20 апр 2017, 10:48

У меня будет так:
Последний раз редактировалось Rea 27 май 2017, 23:22, всего редактировалось 1 раз.

Аватара пользователя
Elan
Сообщения: 1
Зарегистрирован: 23 авг 2016, 17:03
Репутация: 0
Город: Орел
Авто: Caravella Long
Двигатель: CAA
Год выпуска: 2014

Re: До кемпера далеко, но все же: "мебель" в T5

#9 Сообщение Elan » 20 апр 2017, 10:51

День добрый!
Интересно взглянуть вживую на конструкцию.
У меня длинная база и завтра буду в МСК.
Сообщите контакты, мой номер 9IO7Ч82ОI7, Андрей

Аватара пользователя
Ури
VW-Transporter.ru Club
Сообщения: 85
Зарегистрирован: 19 фев 2017, 19:45
Репутация: 31
Город: Москва
Авто: Т5GP CARAVELLE
Двигатель: СААС
Год выпуска: 2013
Благодарил (а): 9 раз
Поблагодарили: 6 раз

Re: До кемпера далеко, но все же: "мебель" в T5

#10 Сообщение Ури » 20 апр 2017, 11:26

Rea писал(а):У меня будет так:

Мощно! :92:

Аватара пользователя
Rea
VW-Transporter.ru Club
Сообщения: 47
Зарегистрирован: 22 июн 2015, 16:33
Репутация: 28
Город: не Москва
Авто: Car
Поблагодарили: 12 раз

Re: До кемпера далеко, но все же: Slide-Out , выдвижной модуль для T5

#11 Сообщение Rea » 25 апр 2017, 21:25

Ури писал(а):Мощно! :92:

Скромно... :80:
Последний раз редактировалось Rea 27 май 2017, 23:22, всего редактировалось 1 раз.

Аватара пользователя
Ури
VW-Transporter.ru Club
Сообщения: 85
Зарегистрирован: 19 фев 2017, 19:45
Репутация: 31
Город: Москва
Авто: Т5GP CARAVELLE
Двигатель: СААС
Год выпуска: 2013
Благодарил (а): 9 раз
Поблагодарили: 6 раз

Re: До кемпера далеко, но все же: "мебель" в T5

#12 Сообщение Ури » 25 апр 2017, 22:01

:27:
такого я еще не видел

Аватара пользователя
Rea
VW-Transporter.ru Club
Сообщения: 47
Зарегистрирован: 22 июн 2015, 16:33
Репутация: 28
Город: не Москва
Авто: Car
Поблагодарили: 12 раз

Re: До кемпера далеко, но все же: "мебель" в T5

#13 Сообщение Rea » 25 апр 2017, 22:42

Ури писал(а)::27:
такого я еще не видел


Я и сам такое сегодня впервые увидел... :1:

Аватара пользователя
Rea
VW-Transporter.ru Club
Сообщения: 47
Зарегистрирован: 22 июн 2015, 16:33
Репутация: 28
Город: не Москва
Авто: Car
Поблагодарили: 12 раз

Re: Для путешествий. Расширяю салон Каравеллы: Slide-Out , выдвижной модуль для T5

#14 Сообщение Rea » 22 май 2017, 16:49

неактуально, удалил...
Последний раз редактировалось Rea 26 авг 2017, 20:34, всего редактировалось 1 раз.

Аватара пользователя
Rea
VW-Transporter.ru Club
Сообщения: 47
Зарегистрирован: 22 июн 2015, 16:33
Репутация: 28
Город: не Москва
Авто: Car
Поблагодарили: 12 раз

Re: До кемпера далеко, но все же: Slide-Out , выдвижной модуль для T5

#15 Сообщение Rea » 08 июн 2017, 22:23

del
Последний раз редактировалось Rea 13 июн 2017, 22:47, всего редактировалось 4 раза.

Аватара пользователя
Rea
VW-Transporter.ru Club
Сообщения: 47
Зарегистрирован: 22 июн 2015, 16:33
Репутация: 28
Город: не Москва
Авто: Car
Поблагодарили: 12 раз

Re: Для путешествий Slide-Out , выдвижной модуль для T5

#16 Сообщение Rea » 13 июн 2017, 22:21

неактуально
Последний раз редактировалось Rea 08 июл 2017, 16:07, всего редактировалось 1 раз.

Аватара пользователя
Rea
VW-Transporter.ru Club
Сообщения: 47
Зарегистрирован: 22 июн 2015, 16:33
Репутация: 28
Город: не Москва
Авто: Car
Поблагодарили: 12 раз

Re: Для путешествий Slide-Out , выдвижной модуль для T5

#17 Сообщение Rea » 13 июн 2017, 23:41

неактуально
Последний раз редактировалось Rea 07 июл 2017, 16:38, всего редактировалось 1 раз.

Аватара пользователя
Alex3m
VW-Transporter.ru Club
Сообщения: 200
Зарегистрирован: 01 май 2013, 23:21
Репутация: 20
Город: Северодвинск
Авто: Т5
Двигатель: СAAB
Год выпуска: 2010
Благодарил (а): 11 раз
Поблагодарили: 13 раз

Re: До кемпера далеко, но все же: Slide-Out , выдвижной модуль для T5

#18 Сообщение Alex3m » 14 июн 2017, 10:26

Сколько весит, за сотку кг?
В выдвинутом положении на грунт не опирается?
RIDE WILD WIND!

Аватара пользователя
Rea
VW-Transporter.ru Club
Сообщения: 47
Зарегистрирован: 22 июн 2015, 16:33
Репутация: 28
Город: не Москва
Авто: Car
Поблагодарили: 12 раз

Re: До кемпера далеко, но все же: Slide-Out , выдвижной модуль для T5

#19 Сообщение Rea » 14 июн 2017, 11:39

Расчетное : Вес выдвижной части около 53 кг., вся конструкция 102 кг. .

В выдвинутом положении ни на что не опирается, уже проверял с помощниками, нагрузку держит спокойно.

Аватара пользователя
Rea
VW-Transporter.ru Club
Сообщения: 47
Зарегистрирован: 22 июн 2015, 16:33
Репутация: 28
Город: не Москва
Авто: Car
Поблагодарили: 12 раз

Re: До кемпера далеко, но все же: Slide-Out , выдвижной модуль для T5

#20 Сообщение Rea » 06 июл 2017, 23:00

:96:


Аватара пользователя
Rea
VW-Transporter.ru Club
Сообщения: 47
Зарегистрирован: 22 июн 2015, 16:33
Репутация: 28
Город: не Москва
Авто: Car
Поблагодарили: 12 раз

Re: Для путешествий Slide-Out , выдвижной модуль для T5

#21 Сообщение Rea » 28 июл 2017, 21:57

В эксплуатации:

Аватара пользователя
Rea
VW-Transporter.ru Club
Сообщения: 47
Зарегистрирован: 22 июн 2015, 16:33
Репутация: 28
Город: не Москва
Авто: Car
Поблагодарили: 12 раз

Re: Для путешествий. Расширяю салон Каравеллы: Slide-Out , выдвижной модуль для T5

#22 Сообщение Rea » 08 авг 2017, 00:29

Продолжаю испытывать терпение конструкцию :

Аватара пользователя
Ури
VW-Transporter.ru Club
Сообщения: 85
Зарегистрирован: 19 фев 2017, 19:45
Репутация: 31
Город: Москва
Авто: Т5GP CARAVELLE
Двигатель: СААС
Год выпуска: 2013
Благодарил (а): 9 раз
Поблагодарили: 6 раз

Re: Для путешествий. Расширяю салон Каравеллы: Slide-Out , выдвижной модуль для T5

#23 Сообщение Ури » 08 авг 2017, 07:26

Rea писал(а):Продолжаю испытывать [/b]:

:1: выше на фотках , что за место?
Рязань?

Аватара пользователя
Rea
VW-Transporter.ru Club
Сообщения: 47
Зарегистрирован: 22 июн 2015, 16:33
Репутация: 28
Город: не Москва
Авто: Car
Поблагодарили: 12 раз

Re: Для путешествий. Расширяю салон Каравеллы: Slide-Out , выдвижной модуль для T5

#24 Сообщение Rea » 08 авг 2017, 11:05

Ури писал(а):
Rea писал(а):Продолжаю испытывать [/b]:

:1: выше на фотках , что за место?
Рязань?


Конечно Рязань. Точнее пригород его.
Поселок Geiranger. С его знаменитыми рязанскими серпантинами и легендарной среди рязанцев горой Dallsnibba 1500 метров.
Там еще норвежцы сняли фильм "Волна".

Аватара пользователя
Rea
VW-Transporter.ru Club
Сообщения: 47
Зарегистрирован: 22 июн 2015, 16:33
Репутация: 28
Город: не Москва
Авто: Car
Поблагодарили: 12 раз

Re: Расширяемый салон Каравеллы: Slide-Out , выдвижной модуль для T5

#25 Сообщение Rea » 26 авг 2017, 20:44

Внутри :



  • Реклама

Вернуться в «Кузов»



Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 0 гостей
